1971年から2段式パーキングシステムを製造・販売、歴史と実績が安全品質の証

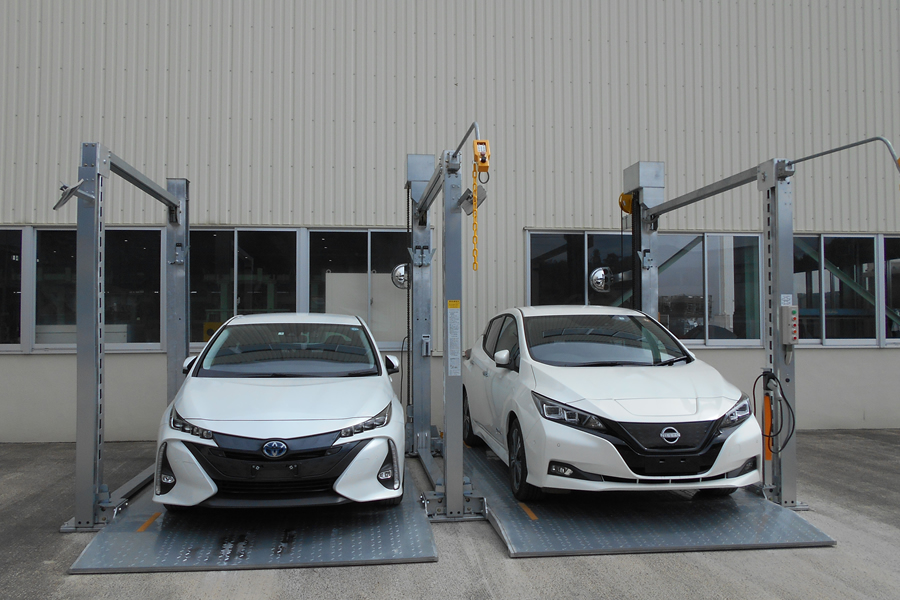

ニューグレートストロング(ニューグレストNPG)

主力の4本柱によるスタンダードタイプ
バリエーション豊富でRV車も収容可能

タイプ
:地上2段昇降式
積載荷重
:1,600㎏~2,300㎏
価格
:お問い合わせ下さい
オプション
:EV・PHV充電仕様
:その他オプションはお問合せください。

ハイルーフ車収納可能

製品仕様

名称(方式) ニューグレートストロング(ニューグレスト NPG)(2段方式・昇降式)
形式 NPG-35 NPG-40 NPG-45 NPG-50 NPG-55 NPG-65 NPG-35H NPG-40H NPG-45H NPG-50H NPG-55H NPG-65H
自動車諸元 全長(L1) 4800㎜ 4950㎜ 5100㎜ 5300㎜ 5300㎜ 5500㎜ 4800㎜ 4950㎜ 5100㎜ 5300㎜ 5300㎜ 5500㎜
全幅 上段 1700㎜ 1750㎜ 1800㎜ 1850㎜ 1900㎜ 2000㎜ 1700㎜ 1750㎜ 1800㎜ 1850㎜ 1900㎜ 2000㎜
下段 1750㎜ 1800㎜ 1850㎜ 1900㎜ 1950㎜ 2050㎜ 1750㎜ 1800㎜ 1850㎜ 1900㎜ 1950㎜ 2050㎜
全高 上段 1550㎜ 2150㎜
下段 1700㎜ 2150㎜
重量 1600㎏ 1800㎏ 1900㎏ 2100㎏ 2300㎏ 1600㎏ 1800㎏ 1900㎏ 2100㎏ 2300㎏
装置の主要寸法 連棟ピッチ(P) 2350㎜ 2400㎜ 2450㎜ 2500㎜ 2550㎜ 2650㎜ 2350㎜ 2400㎜ 2450㎜ 2500㎜ 2550㎜ 2650㎜
全幅 ㎜ 連棟ピッチ × N連棟 × 330
搬器有効幅(W) 1895㎜ 1945㎜ 1995㎜ 2045㎜ 2095㎜ 2195㎜ 1895㎜ 1945㎜ 1995㎜ 2045㎜ 2095㎜ 2195㎜
奥行(L) 5000㎜ 5150㎜ 5300㎜ 5500㎜ 5700㎜ 5000㎜ 5150㎜ 5300㎜ 5500㎜ 5700㎜
搬器全長(L2) 3870㎜ 4190㎜ 3870㎜ 4190㎜
搬器平坦部(L3) 3300㎜ 3620㎜ 3300㎜ 3620㎜
柱芯間(L4) 2510㎜ 2830㎜ 2510㎜ 2830㎜
ベース外ー外(L5) 2830㎜ 3150㎜ 2830㎜ 3150㎜
機械本体奥行(L6) 4192㎜(制御盤含む) 4512㎜(制御盤含む) 4192㎜(制御盤含む) 4512㎜(制御盤含む)
壁面との距離(L7)参考 1020㎜ 1070㎜ 1100㎜ 1250㎜ 1020㎜ 1070㎜ 1100㎜ 1250㎜
全高 3510㎜ 4560㎜
揚程(昇降所要時間) 1800㎜(35秒) 1800㎜(38秒) 2250㎜(44秒) 2250㎜(47秒)
操作方法 選択形押しボタンスイッチ(テンキー付)
昇降方式 駆動方式 ギヤードモーター、ローラーチェーンおよびワイヤーロープ
電動機 1.5kW 三相交流 50/60HZ 200/220V
国土交通大臣認定番号 関東(21)-24
立体駐車場工業会認定番号 立駐工 第21-H010号
単相200V(記入の無い仕様は、上表に同じです。)
自動車重量 1900㎏
昇降所要時間 84秒 92秒 105秒 115秒
昇降方式 駆動方式 ギヤードモーター、ローラーチェーンおよびワイヤーロープ
電動機 0.8kW1/120(減速比)単相交流 50/60HZ 200V
※この仕様は、標準的な仕様で、設置条件等により異なる場合があります。

基本図面
